12월6일
HL4CJG om님 댁에서 추운 날씨임에도 불구하고 하루 종일 옥상에서 안테나와
씨름하면서 놀았답니다.

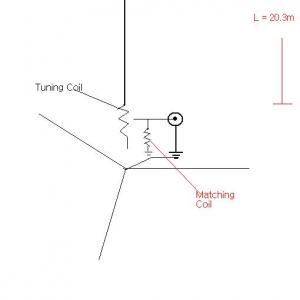

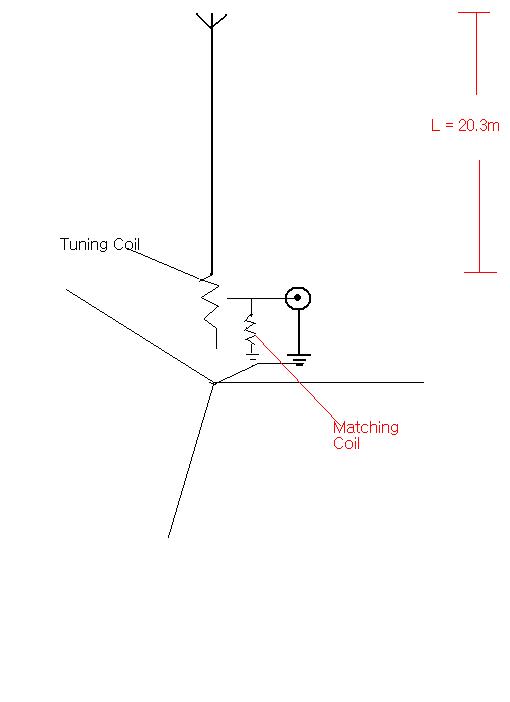

도심의  개인주택에서 1/4 Lam da인  80m용 Vertical  Ant를  2층 슬래브 주택에
설치한다는 것은 참으로 어려운 일입니다만,

우선 좁은 공간을 이용하기 때문에 (inV형식)의 Radial를 90~120도 사이의 각도를
만들 수가 없고 그로인해 (임피던스 50오옴)을 확보를 하지 못해  브라운 안테나를 설치할
수가  없었으며

부득이 수직 계열의 안테나를 설치하다보니 물리적인 수직 element와 Radial의
각도가 90도를 유지함으로써  그 시점의  임피던스가 35오옴 정도에 머물러 강제적인
임피던스 매칭 방법인 Stub를 이용해 원하는 주파수 3510.0KHz에서  50오옴을
확보를 할 수가 있었답니다.

이때
VS.W.R 값은 1. 1:4를 얻어 일단 작업을 마무리를 했으며 차후 완벽한 조정을 하기 위해서는
Tuningf Coil 및 C를 병렬로 첨부하고 L 값을  조정해서 V S.W.R 값을 맞춰야 되겠습니다.

좁은 장소의 한계를 느꼈던 하루 이었습니다.
경제적으로 풍요를 누리면 넓은 땅을 한허고 많이 구입해야 되겠습니다만,Hi

추운 날씨 임에도 불구하고
참여하신
HL4RBR. DS4BGR.HL4CJG.DS4FMG.
         DS4GKG.DS4GKF.DS4FOG 회원님들께 감사드립니다.




de  hl4cel



p/s :  가) 화보는 -------> 사진방에
         나) 월계동 HL4CJG om님댁 바로 뽀짝옆 중국집의 자장면
               한 그릇의 값이 2,000원 이었으며 "맛" 또한 쥑였답니다.Hi
