안녕하세요 ?

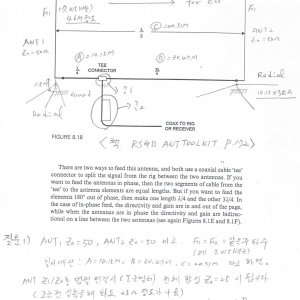

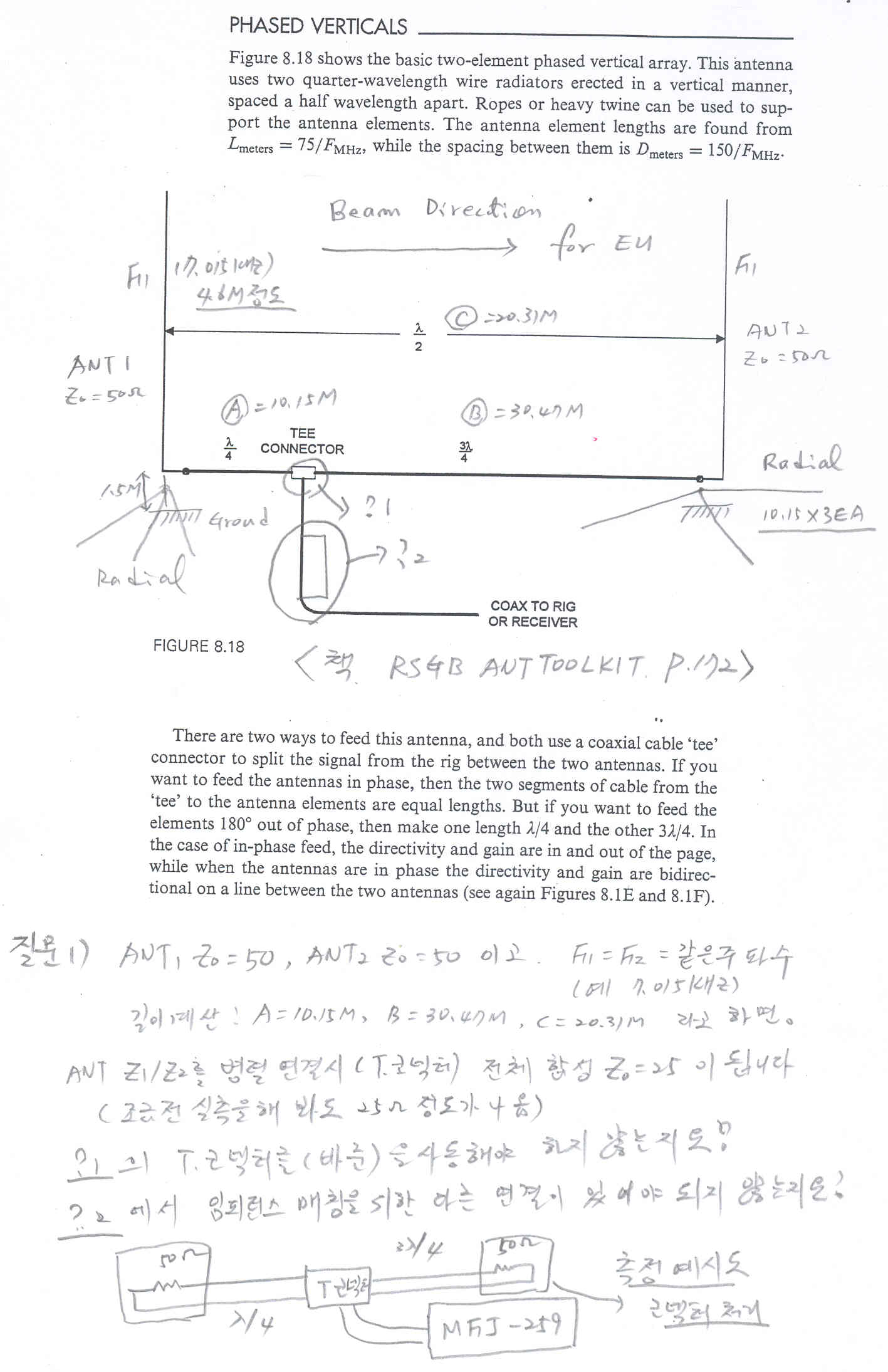

7M 버티칼 Phase array 질문 입니다...
여러 오엠들의 고견을 기다립니다.....
2010.02.11 12:16:17 (*.71.19.193)
음, 아니 이렇게 어려운 문제를 ?.^^ 그래도 아주 아주 아주 흥미있는 Data 입니다. 고수님들 고견을 부탁드리며 저도 한번 시도해보겠습니다.
2010.02.11 13:37:54 (*.223.118.60)
7.030 MHz 일경우
1/4λ : 300÷7.030÷4×0.67(속도계수)≒7.14 M
3/4λ : 7.14×3=21.42 M
저의 집에 설치되어 있읍니다. 사진자료실에 160M....
1/4λ : 300÷7.030÷4×0.67(속도계수)≒7.14 M
3/4λ : 7.14×3=21.42 M
저의 집에 설치되어 있읍니다. 사진자료실에 160M....
2010.02.11 16:16:33 (*.79.216.42)
GHT om님의 글 중
안테나는 단일밴드를 기준으로 나열 합니다.
**** 참고 사항으로 아래와 같습니다 ****
1)동축 케이블은 각 회사마다 (속도계수)가 약간씩 다릅니다.
구입한 회사측의 데이터(속도계수)를 참고 하시여 계산하세요.
2)각각의 G.P Ant는 정확한 임피던스와 V.swr 값을 조정 후 하시기 바라며,
두 G.P Ant 의 전파의 진행 방향을 변경하려면
(전기적 위상차를 이용하는 방법) 중
1)릴레이 회로를 이용하는 방법 ---> 케이블 이용방법
2)매칭 회로를 만들거나 또는
기존 메이커 제품을 구입 후 설치 하시면 됩니다.
위 안테나의 정합이 정확하게 매칭이 되면
거짓말 보태서 거의 들리지 않는 신호가 599+ 이상으로 입감이 됩니다.
BT
광주의 HL4CEY om님께서 직접 만드시여 7MHz용으로 사용 중 입니다.
안테나는 단일밴드를 기준으로 나열 합니다.
**** 참고 사항으로 아래와 같습니다 ****
1)동축 케이블은 각 회사마다 (속도계수)가 약간씩 다릅니다.
구입한 회사측의 데이터(속도계수)를 참고 하시여 계산하세요.
2)각각의 G.P Ant는 정확한 임피던스와 V.swr 값을 조정 후 하시기 바라며,
두 G.P Ant 의 전파의 진행 방향을 변경하려면
(전기적 위상차를 이용하는 방법) 중
1)릴레이 회로를 이용하는 방법 ---> 케이블 이용방법
2)매칭 회로를 만들거나 또는
기존 메이커 제품을 구입 후 설치 하시면 됩니다.
위 안테나의 정합이 정확하게 매칭이 되면
거짓말 보태서 거의 들리지 않는 신호가 599+ 이상으로 입감이 됩니다.
BT
광주의 HL4CEY om님께서 직접 만드시여 7MHz용으로 사용 중 입니다.
2010.02.11 16:43:53 (*.138.97.28)
HL4CEY om께서 직접 제작한 2 Array 매칭
저도 직접 보고 왔는데
Front⇔Back 방향의 신호는 귀로 확인 할 수 있을 정도로 놀라웠습니다.
저도 직접 보고 왔는데
Front⇔Back 방향의 신호는 귀로 확인 할 수 있을 정도로 놀라웠습니다.
2010.02.11 18:14:14 (*.223.118.60)
저는 일반적으로 LOW BAND경우 75옴 5C2V를 사용합니다. 유선방송사등에서 사용하는데 속도계수가 0.82입니다. 더미50옴 과75옴이용하여 케이블을 정확하게 제작해야합니다.
2010.02.11 21:58:29 (*.67.122.13)
여러 오엠들의 답변 감사합니다....
제가 너무 쉽게 생각 한것 같읍니다. 길이 계산을 다시한번 해야 겠읍니다.
즐거운 명절 보내시기 바랍니다....
HL4CEY OM 이 만드신 자료는 어디에 있는지요 ??
제가 너무 쉽게 생각 한것 같읍니다. 길이 계산을 다시한번 해야 겠읍니다.
즐거운 명절 보내시기 바랍니다....
HL4CEY OM 이 만드신 자료는 어디에 있는지요 ??
2010.02.13 12:02:19 (*.154.194.2)
지난 10여년간 섬에 들고 다닌 안테나가 바로 VPA입니다.
위의 공식에는 기본 정의가 약간 상이 한 것으로 판단됩니다.
좀 더 세심한 관찰이 필요하지 싶습니다.
모노밴드 안테나의 어레이 경우 같은 길이의 두 안테나를 75옴 케이블로 메칭을 잡아주면 됩니다.
위의 공식에는 기본 정의가 약간 상이 한 것으로 판단됩니다.
좀 더 세심한 관찰이 필요하지 싶습니다.
모노밴드 안테나의 어레이 경우 같은 길이의 두 안테나를 75옴 케이블로 메칭을 잡아주면 됩니다.
2010.02.18 18:48:58 (*.189.150.130)
YI오엠님 브라운GP 관심!! 반가워요. 2008년7,8,9,10월호를 참고하세요.
1)외국제작 기사에서 거의 노우하우는 전혀 언급 않합니다.
2)1/4람다의 이해가 중요합니다. 왜 1/4람다 마다 리액턴스가 변화하는지
3)리액턴스가 변화하면 무슨일이 일어나는지
4)야기우다의 도파기와 반사기의 리액턴스는??
5)1/4람다는 어떤 성질이 있는지. 병렬공진회로와는 어떤관계인지.
6)안테나에서 페이스는 무엇이고, 페이스가 변하면 뭣이 변하는지
7)75옴 케이블 구매가 쉬운지 왜 그런 어려운 일을 사서하는지
등등 어려운 문제가 많이 있으며, 케이블로 매칭하는 일이 얼마나 어려운지 아는사람은 다 압니다. 길이에 연연하지 마시고 기본적인 이해를 우선하시면 쉽습니다. 지난 칼지 참고하시고 어려우면 연락주세요. 2010년1.2월에 브라운지피안테나, 3.4월에 어레이안테나로 역으려 하니 참고하세요. 항상 짧은 지면으로 설명하다 보니 저도 아쉽고 궁금하신분들도 아쉽고 하여튼 YI오엠님 부디 성공하세요. 광주에서 잘조정하여 부산으로 가서 설치하니 완전히 남(딴여자)이되어 버린 황당함 상상하기 싫은 상황 아닙니까. 이해를 하면 조정이 아주쉽습니다. 핵심은 위상(페이스)을 이해하고 위상을 변화시키는 방법을 터득하면 어레이는 끝냅니다. 다른 것(고생 끝에 터득한 노우하우)은 제가 3.4월호에 공개합니다.
1)외국제작 기사에서 거의 노우하우는 전혀 언급 않합니다.
2)1/4람다의 이해가 중요합니다. 왜 1/4람다 마다 리액턴스가 변화하는지
3)리액턴스가 변화하면 무슨일이 일어나는지
4)야기우다의 도파기와 반사기의 리액턴스는??
5)1/4람다는 어떤 성질이 있는지. 병렬공진회로와는 어떤관계인지.
6)안테나에서 페이스는 무엇이고, 페이스가 변하면 뭣이 변하는지
7)75옴 케이블 구매가 쉬운지 왜 그런 어려운 일을 사서하는지
등등 어려운 문제가 많이 있으며, 케이블로 매칭하는 일이 얼마나 어려운지 아는사람은 다 압니다. 길이에 연연하지 마시고 기본적인 이해를 우선하시면 쉽습니다. 지난 칼지 참고하시고 어려우면 연락주세요. 2010년1.2월에 브라운지피안테나, 3.4월에 어레이안테나로 역으려 하니 참고하세요. 항상 짧은 지면으로 설명하다 보니 저도 아쉽고 궁금하신분들도 아쉽고 하여튼 YI오엠님 부디 성공하세요. 광주에서 잘조정하여 부산으로 가서 설치하니 완전히 남(딴여자)이되어 버린 황당함 상상하기 싫은 상황 아닙니까. 이해를 하면 조정이 아주쉽습니다. 핵심은 위상(페이스)을 이해하고 위상을 변화시키는 방법을 터득하면 어레이는 끝냅니다. 다른 것(고생 끝에 터득한 노우하우)은 제가 3.4월호에 공개합니다.
