최근에 도착한 QST 2009년 1월호에 소개된 'Balloon Assisted Low band Loop Antenna (기구를 이용한 로우밴드 루프 안테나 설치)에 관한 기사에 나온 그림 들입니다.

기구를 이용한 안테나 설치는 그동안 많이 알려져 왔으나, 이번에 소개된 안테나는 비교적 소형의 기구를 이용한다는 점이 다르며, 야외 운용시에 간단히 세울 수 있다는 장점이 있는 것 같습니다.

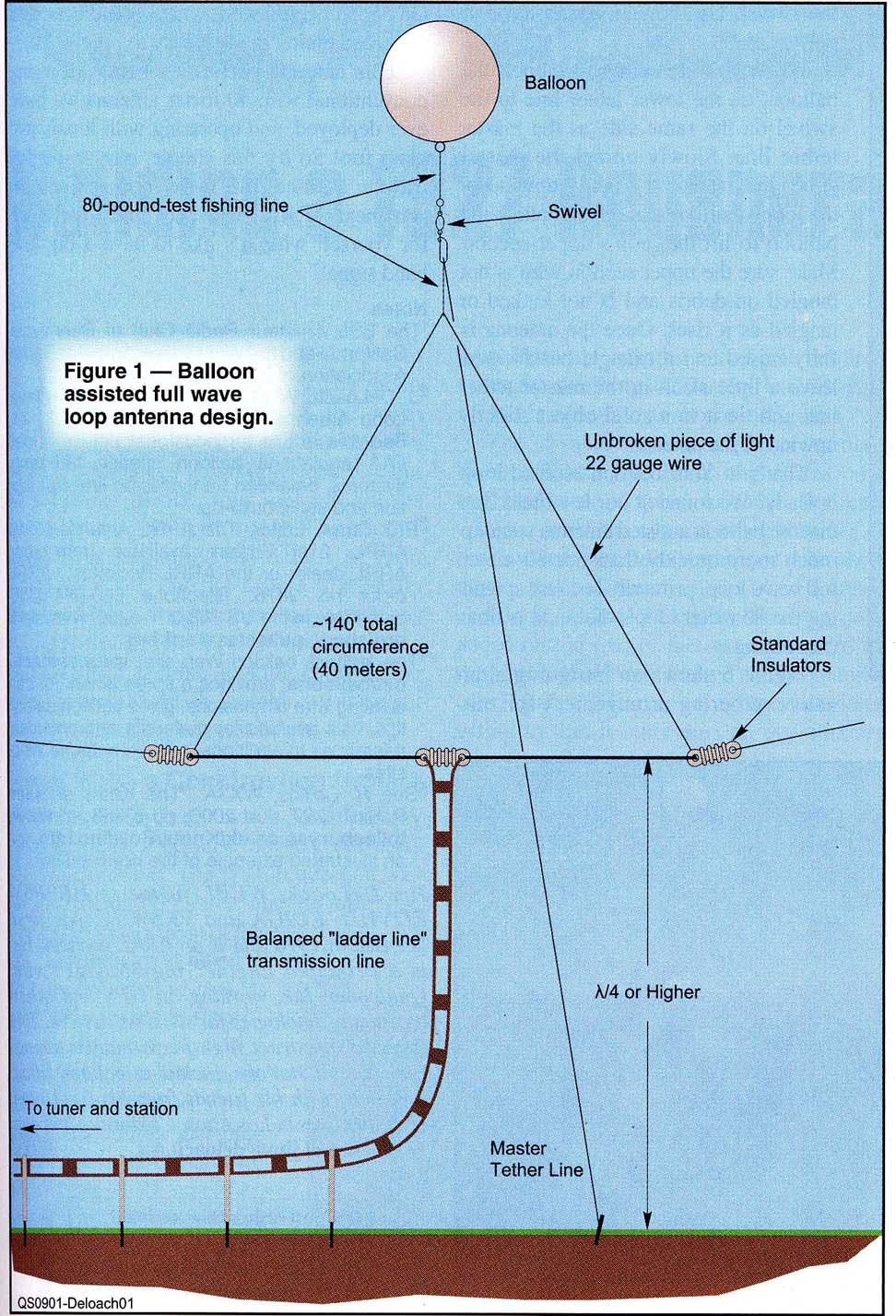

그림에서 처럼 루프의 맨 밑 변은 상대적으로 굵은 선으로 양쪽 끝을 주위의 지형지물 또는 마스트를 이용하여 다이폴 처럼 묶고, 다른 두 변은 무게는 가벼우나 질긴 가는 선 (22 gauge 정도)으로 끝을 함께 묶어 헬륨 기구에 연결하여 띄운다는 것입니다. 안테나의 전체 무게가 밑 변과 윗 두변으로 분산 됨으로 해서 비교적 소형의 기구에 의해서 안테나를 띄울 수 있다는 것이 가장 큰 매력포인트 인 듯 합니다.


                           루프의 전체길이    밑 변의 길이 (굵은 선)    윗 두변의 길이 (가는선)
40 m (7.15 MHz)        140' 7"                    24' 9"  x  2                      93' 11"
80 m (3.75 MHz)        268' 0"                    46' 0"  x  2                     178' 11"
