바룬 만들기 2번째 화보 입니다.

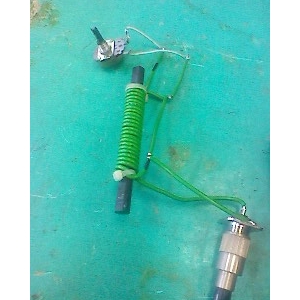

막대 코아가 없어 현재 가지고 있는 구형 AM/FM 튜너 뒤에 붙어있는 안태나를 뿌쑴..ㅎㅎ
그래도 코어끝에 적색으로 되어 있읍니다...
( 코어는 모래 일요일 창원 정크에서 구해볼 예정입니다..테스터용 입니다..)
전기선도 6번에서 12까지 감아 보았는데. 지금 것이 SWR 이 1.8 로 가장 적게 나타 납니다.
더 이상 감아도 별 변화가 없습니다....

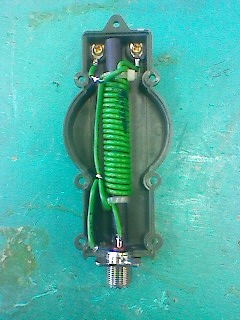

그래서 기존보 유중인 바룬을 하나 분해하여 부수고 그 안에 고정한 모습니다...
이것을 연결해 전체를 측정해봐야 되는데....ㅎㅎㅎ
학교 운동장 옆에 주차된 차들이 많나 내일 아침에 일찍 설치하려고 합니다....
감사합니다.... 그냥 한번 봐 주시길.....
2008.11.28 19:59:34 (*.184.157.199)
ㅎㅎ 위의 바룬운 1:4 바룬입니다. 현재 제가 하고 있는 작업은 비버리지 안태나가 아니고 windom 안태나 입니다..
ㅎㅎ windom 을 설치했는데. 유도 전압니 너무 뜨고, 콘댄서로 해결은 했는데. swr 이 전 밴드에 걸펴 >25 이상 입니다.
즉 임피던스가 전혀 안 맞는것 같읍니다. 그래서 제가 중간의 바룬을 바꾸려고 만들어 본것입니다.
여기에 사진이 2장 외 안 올라가지만 현재 1823에서 저 상채로 1.9 저항은 =31옴, x= 21 정도 나옵니다. 아마 잘 못 만든것 같읍니다.. 고민중 입니다.ㅎㅎ
ㅎㅎ windom 을 설치했는데. 유도 전압니 너무 뜨고, 콘댄서로 해결은 했는데. swr 이 전 밴드에 걸펴 >25 이상 입니다.
즉 임피던스가 전혀 안 맞는것 같읍니다. 그래서 제가 중간의 바룬을 바꾸려고 만들어 본것입니다.
여기에 사진이 2장 외 안 올라가지만 현재 1823에서 저 상채로 1.9 저항은 =31옴, x= 21 정도 나옵니다. 아마 잘 못 만든것 같읍니다.. 고민중 입니다.ㅎㅎ
도면을 보내드려야 되겠습니다.
3개 선을 나란히 감아서 결선해야 9:1이 나옵니다.
n의3승
