과거에 작고하신 HL1BHM 오엠께서 VHF 대역에서 500W 사용하는것이라고
HF대역에서는 1KW 이상은 끄덕 없을것이라고 해서 사용하고있습니다.
지금까지 이상 없이 사용하고 있구요.

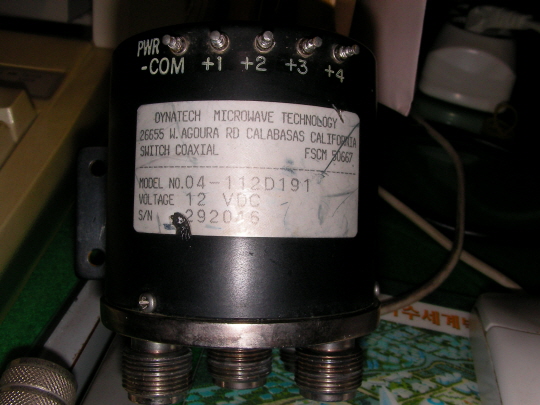

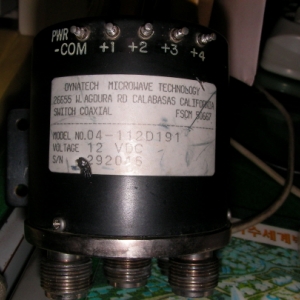

안테나에 하나 올라가 있구요 스페어로 사진에 있는것 하나 가지고 있습니다.
모델은 같구요 S/N 만 다릅니다.
제능력으론 인터넷 뒤지다 지쳐서 ㅎㅎ
부탁 합니다.
2009.03.04 03:01:13 (*.143.64.119)
제품에 적혀져 있는 정보로"FSCM 50667" 검색을 했습니다.
Dynatech사의 RF Switch 입니다.
Multi-Position Switches
http://www.ducommun.com/productsinfob828.html
Coax Switch Selection Guide
http://www.ducommun.com/mw-prodsearch.html
오엠님께서 가지고 계시는 제품과 동일한것은 찾지 못했네요.
접점을 보면 예쁘게 잘 만들어진것 같지만
중요한것은 R/F Power에 어느정도까지 사용할 수 있는지 문제가 되겠죠?
제 개인적인 생각으로
상품의 제원을 정확히 파악하고 사용하면 좋은데
1Kw사용시 문제 없다는 사용경험으로 판단하시고
사용하는것은 장비에 장애가 발생했을경우
어떤 누구도 장비에 대한 보증은 해주지 않겠죠.
쉽게 예를들면
더미로드를 생각해보십시오.
500W용 더미로드에 잠깐 몇초정도면 1Kw출력 테스트가
충분히 가능합니다.
오엠님께서 사용하는 상품의 접점 크기와
AMERITRON RCS-4 Remote Coax Switch의 접점을
한번 비교해보십시오.
그냥 귀여울 뿐입니다. hi.... ..
일전에 DS4GGM OM님께서 "AMERITRON RCS-4 Remote Coax Switch"
공동구매 하자고 하신것 같은데
이번 기회에 밴드별로 케이블을 하나 하나 정리해서 내리시던지
좋은것 하나 준비해서 사용하시는게 좋을것 같습니다.
http://www.ameritron.com/Product.php?productid=RCS-4
제원을 알지도 못하고 사용을 했었고
생각해보니 좀 불안하지 않습니까?
저는 이런 상황이라면 당장 버리고 바꾸겠습니다. ㅎㅎ
이런부분은 R/F 전공을 하신
DS4DJC OM님이 시원한 설명을 잘 해줄것 같은데
게시글 보시면 답변좀 부탁드립니다.
2009.03.04 08:53:27 (*.220.179.2)
저는 기껏해야 30dBm=1mW정도 다룹니다. hi hi..
아마도 허용하는 출력이상으로 사용하면 저항값이 높아지고 그러면 출력쪽 임피던스값이 틀어져서 출력파워쪽 이상이 생길 가능성이 있습니다.
보통은 허용전력의 70%이하로 사용하시는게 제일 좋습니다.
가능하면 자세히 알아 보시고 사용하시는게 좋을줄로 사료됩니다.
아마도 허용하는 출력이상으로 사용하면 저항값이 높아지고 그러면 출력쪽 임피던스값이 틀어져서 출력파워쪽 이상이 생길 가능성이 있습니다.
보통은 허용전력의 70%이하로 사용하시는게 제일 좋습니다.
가능하면 자세히 알아 보시고 사용하시는게 좋을줄로 사료됩니다.
2009.03.11 15:31:37 (*.189.148.89)
EOI 오엠님 내공이 많이 늘었네요 맞읍니다. 리레이 접점용량이 일정하다면 파이널이 진공관(V.T) 타입이냐, 티알 (T.R)타입이냐가 중요하겠지요. 일반적으로 R.F전력은 D.C보다는 전류의 여유는 더 보아줄 수 있지만 EOI 오엠의 이론에 전적으로 동의 합니다. 이 리레이는 영구자석형 래치리레이입니다. 참고로 주파수가 높아질 수록 고주파 전류는 D.C전류대비 지수함수적으로 감쇄합니다. 이 말은 500메가 이상에서는 전력을 올릴 수 있지만 단파대에서는 킬로와트는 엄청 위험합니다. 속된말로 "잘쓰고 있는데 무슨 말씀이.."이는 정말 후회할 수 있는 생각입니다. 그냥 1~200W 정도에서 만족하시고 킬로왓트급은 진공형 고전류 리레이를 구하심이 마땅합니다. 기회가 있으면 갖고 있는 진공형 고전류 리레이 사진으로 보여 드릴께요. EOI 오엠님 ㅉㅉㅉ..계속 정진 하세요.
