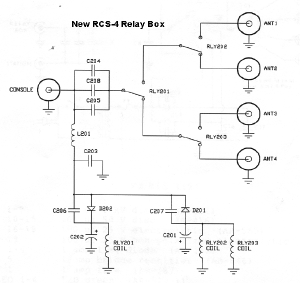

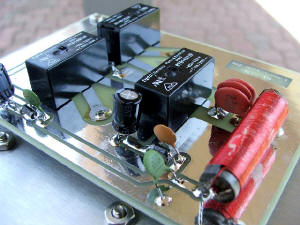

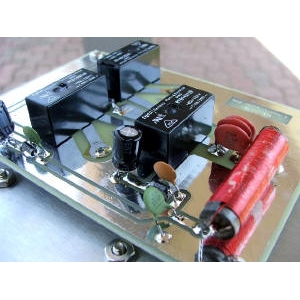

AMERITRON RCS-4 릴레이 사진 및 회로도 입니다...
2009.03.11 15:45:50 (*.189.148.89)
아마도 이 리레이도 5A 250V 정도의 용량인 것같네요. 작동원리는 동축케이블에 D.C전압(12~13.8V)을 바꾸워 주면 리레이1, 리레이2,3번 그리고 각 리레이의 ON, OFF의 4경우가 ANT1~ANT4까지 교대로 작동합니다. 이 Device도 아마2급 수준의 전력이네요. 조심하세요!! 파이널이 진공관에는 절대 사용금지입니다. 물론 전력인가중에 리레이를 작동 하지는 않지만 내부 구조물이 내압을 견디어야 합니다. 참고로 이 리레이는 래치는 아닙니다. 일반 리레이입니다.
2009.03.11 16:04:13 (*.189.148.89)
추가로 CRO 오엠님이 올린 사진으로 보면 R.F전력이 지나가는 Capacitor의 전류용량과 내압(W.V)이 의심스럽네요. 이 기기의 사용자에게 조언한다면 유의하여 사용해야 할것 같읍니다. 윗글의 전압을 바꾼다는 얘기는 동축케이블에 인가하는 리레이 전원의 극성을 바꾼다는 얘기입니다. 또 이 기술적 견해는 제품의 품평이 아님을 전제합니다. 오해 없으시길.. 좀 학문적으로 얘기하면 전압과 전류는 임피던스가 일정하면 둘 사이에는 반비례의 관계가 됩니다. CRO 오엠님 오랜만이네요.
근데 저 릴레이 어디서 많이 본것 같은데..
