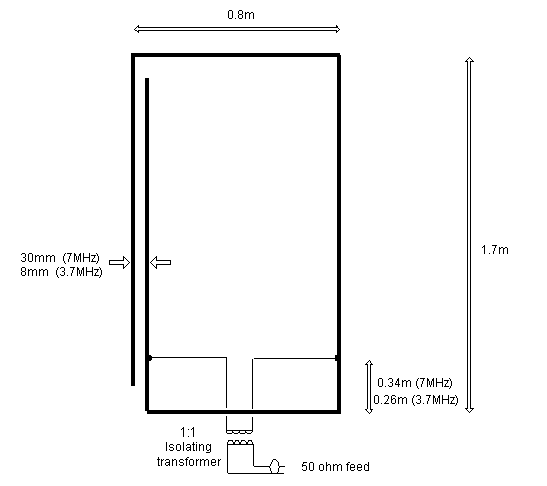

http://www.g4hjw.metahusky.net/magloops.htm그림의 안테나를 만들었는데요 외형상으로는 도면과 같이 되었는데
급전부에서 뭔가 빠졌나 봅니다 조정이 안되네요
바리콘 역활을 하는 부분이 빠젔나 생각은 되는데
아래 영문 부분에서 급전부 내용이 있나요 ? 해석좀 ...
그리고 1:1 Isolating transformer 요건 어찌해야 하는건지요 ..
7메가 부분의 안테나를 생각중에 휩 보다는 조금 더 다이폴 보다는 못하겠지만 설치가 쉬운 정도의
안테나를 원하다 보니 ...요걸 맹글었는데 ...잘 안되네요 ...^^
다음에 아래 사진의 안테나 맹글어서 허리에 둘러매고 모임에 나가 볼람니다 ...ㅎㅎㅎ
비슷하게 맹글어 봤는데요 바리콘이 요구하는 값을 더 공부해야 겠습니다 ...
2009.04.25 22:34:08 (*.203.237.26)
이안테나 포인트는 급전부(0.34m 7MHz,0.26m3.7MHz) 높낮이가 중요포인트 인것 같습니다.아주쪼끔씩 이동해야 할것 같은디요.ㅋㅋ
2009.04.27 08:41:37 (*.40.37.133)
영문중에 C값이 7메가일때 4425 pf을 적용하라는 것인지 값이 나온다라는 말인지요 ....? 원문은 링크에 있습니다 ..
그나 언제 이런 자료는 찾았데..
완전 아담 사이즈 입니다.좋은결과가 있으시길바랍니다.
