안녕하십니까 ?
작년부터 학교 운동장에 설치된 80M 선(2mm 전기선) 을 이용하여 ?
LOW BAND( 1.8, 3.5.3.7 )교신을 위하여 열심히 연구 중입니다....

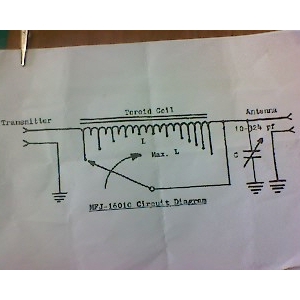

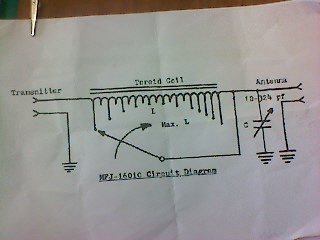

현재 첨부한 회로도를 이용하여, 그동안 가지고 있던 바리콘과...(용량이??)
코어( 출처미상 주파수 미상 )를 이용 언바란스 바란스 발룬도 자작을 하고,

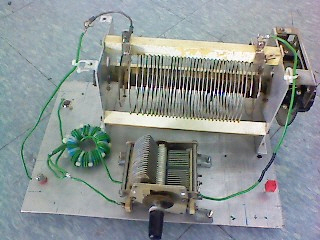

얼마전 입수한 롤러 인덕터를 알루미늄 샤시위에 간단하게 일단 고정만.....
========================
MFJ 이용 측정결과 3520khz 에서 swr 은 2.5 까지 떨어지지만.
1,8은 계속 17 이상 입니다.( r= 10옴 정도를 지시)
===============================================
아마 학교 주변의 강력한 AM 방송(1401khz ) 방송국의 유도 전파 때문인지....
아직 미해결 상태 입니다.
어스는 3층 건물에서 창문을 통하여 내렸지만 어스 봉 1개 땅에 뭍은 정도 입니다...??
어스를 더 보강해야 되지 싶읍니다만.... 주변이 숲이라....
=============
운동장의 선을 더 길게 할 수는 있지만. 지금도 너무 눈에 뛰어 높은분들의 간섭이 종종 ㅎㅎ
===============
여러 오엠들의 고견을 기다립니다...
감사합니다.
부산에서 hl5yi 최상수 올림....
Low Band는 튜너를 이용한 안테나 정합을 우선시 하기전에
Noise(공간,전기적,주위환경(네온) 등등이 해결되어야만 가능 합니다.
이런 문제가 해결이 되는 조건은 --->가장 좋은 방법은 한적한 시골이
좋겠지요.
그 다음에
1) D.P용 송신용 안테나를 설치하면 되고 경험에 의하면 복사각은 높으나
(DX 통달 거리가 짦아 불리함) 출력 500W 송출시 5대양 6대주와 교신
됩니다. 물론 그 이면에는 상대국 안테나 시스템이 좋아서 되겠지만서도
2)G.P 송신용 안테나는 D.P 안테나 보다 저각도 이므로 DX 통달 거리가
좋으며 Low Band를 좋아하는 DXer들은 이 안테나를 무척이나 선호 합니다.
단지 160m 전용 G.P 안테나가 물리적으로 너무 높아서(수직 40m)
설치하기가 쉽지는 않서서 고민 이지요.
결론 입니다.
튜너를 만들어서 강제로 매칭 후 여러 밴드를 사용하려면 우선 효율이 떨어지므로 권장 하고 싶지 않습니다.
튜너보다는
160m 전용 수신 안테나를 셋팅해 보시여 올 겨울에 160m를 집중해 보시면
좋겠습니다. 송신 안테나는 D.P로 설치하시구요.
