안녕하십니까 ?

얼머전 시집온 FT-990(버전1.3) 과 햄불 1 과의 연결을 시도중인데. 잘 안되어 질문 드립니다...


기존의 FIF-232C 와 990 과는 cw 및 리그제어는 잘됨....


현상태.

FT-990( 버전 1.30) 컴퓨터 데스크 탑 COM1.2  2개. 자체 사운드 카드 이용. XP ,DX4WIN , WRITELOG. MMTTY....



연결 상태

컴  콤 1. ==> 햄블 1 콤 1.  컴  콤 2 ==> 햄블 1 콤 2

컴 사운드 출력 ==> 햄블 1 사운드 인...

컴 사운드 입력  ==> 무전기 고정 AF 출력.

햄블 CW  출력 ==> 무전기 cw 인으로..

햄블 fsk 출력 ==> 무전기 RTTY ACC 로 ( gnd 와 shitt DIN 4핀 으로 )

햄블 CI/V 출력  ==> 무전기 CAT 로 ( DIN 5핀중 3곳 연결 IN.OUT.GND)
( 햄블 1의 6PIN DIN 에서 연결. 햄블 2에서는 CI/V 에서 바로연결...

햄블 EXP SP  ==> 외부 SP 연결.....



===============

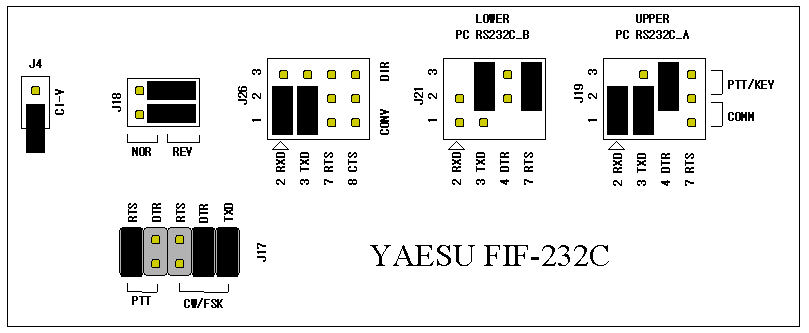

햄블 내부 핀 연결 햄블 1 의 핀 접속 되로 연결....( 아래 그림 참조)

===============

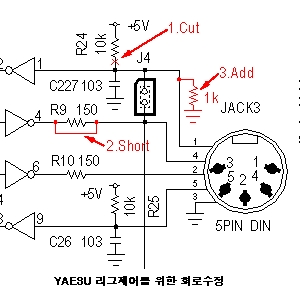

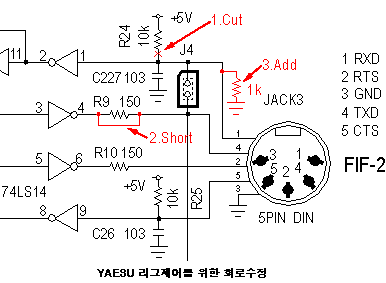

햄블 1과 FT-990 과는 시정수 문제로 회로를 수정하라고 하여 수정 하였읍니다.
아래 그림 참조

=================


질문) 현재 리그제어가 안됩니다. 왜 ??

혹 990 가지신 OM 의 답을 기다립니다...
